제품설명 specification 용량선정표

◎ 제품설명

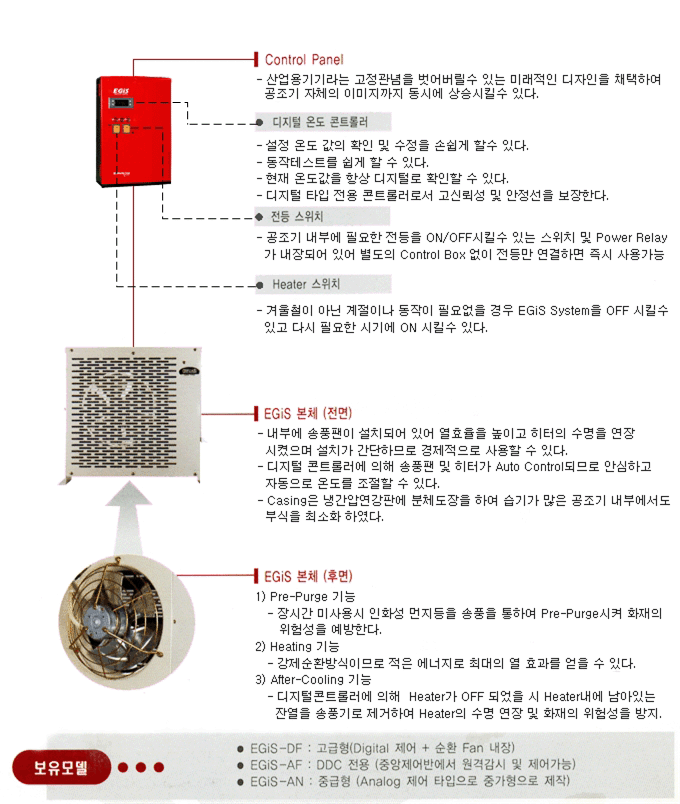

EGiS System은 동파방지용 히터로서 타 동파방지기와는 성능, 외관, 확장성면에서 확연히 차별되는 제품으로 동파방지기 분야에 새로운 장을 마련한 제품입니다.

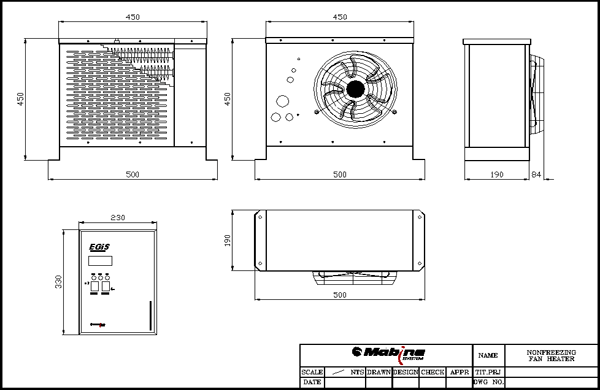

   ◎ DIMENSION & Specification

형식 EGiS-DF32 EGiS-DF33 EGiS-DF34 EGiS-DF52 EGiS-DF53 EGiS-DF54
히타용량 3 ㎾ 5 ㎾
전원 3ø 220V 60㎐ 3ø 4선 380V 60㎐ 3ø 440V 60㎐ 3ø 220V 60㎐ 3ø 4선 380V 60㎐ 3ø 440V 60㎐
외형치수
(H×W×D)		 본체 450H×500W×274D
Control Panel 195H×195W×105D
케이싱 / 색상 냉간압연강판 / 샌드그레이(분체도장)
중량 본체 10.4kg
Control Panel 2.2kg
송풍기 전원 1ø 220V 60㎐
출력 16W
풍량 10㎥/min
안전장치 퓨즈 250V 3A
써모스텟 과열방지 On : 수동복귀, Off : 95℃
Fan 동작 제어 On : 45℃, Off : 35℃
동작특징 Pre-Purge 기능 및 After Cooling 기능
콘트롤러 전원 1ø 220V 60㎐
상태표시 7Segment Display, LED
제어방식 IC Control
온도조절방식 온도센서에 의한 IC Control 방식
점검등 전원 1ø 220V 60㎐
안전장치 MAX 500W 3A(전등외에는 사용을 금함)

◎ EGIS 용량 선정표
보온두께 코일통과풍속 옥내설치형 (주위온도 -5℃) 옥외설치형 (주위온도 -15℃)
3Kw 5Kw 3Kw 5Kw
50 t 2.0 ㎧ 900 CMM 이하 900~1,500 CMM 700 CMM 이하 700~1,500 CMM
2.5 ㎧
3.0 ㎧ 1,000 CMM 이하 1,000~1,500 CMM
4.0 ㎧ 1,100 CMM 이하 1,100~1,500 CMM 800 CMM 이하 800~1,500 CMM
75 t 2.0 ㎧
2.5 ㎧ 900 CMM 이하 900~1,500 CMM
3.0 ㎧
4.0 ㎧ 1,000 CMM 이하 1,000~1,500 CMM

※ 본선정표는 국내 유수의 공조기 제작회사 카타록을 기준으로 내용적 및 표면적을 계산하여 열손실을 산출 하였으며 바닥 부분도 50t 보온재를 사용한것으로 보았음, 또한 외기 Damper로 유입되는 공기량은 공조기 정지시 자연대류 현상에 의한 극간풍 1200 cmh/㎡f를 기준으로 계산하였음.

　

※ 일반적인 코일통과 풍속은 2.5㎧ 기준이며 제습용 및 다풍량 공조기는 풍속이 다소 다를 수 있습니다.
